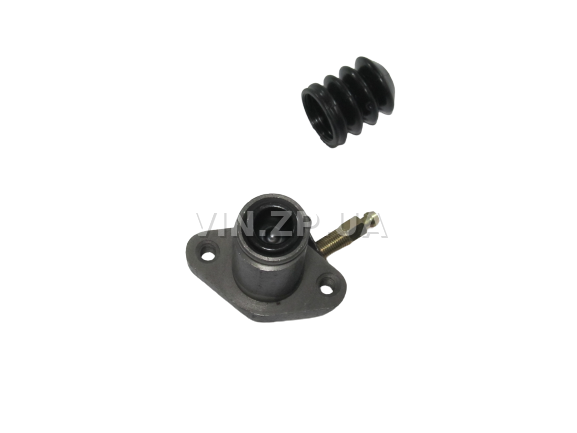

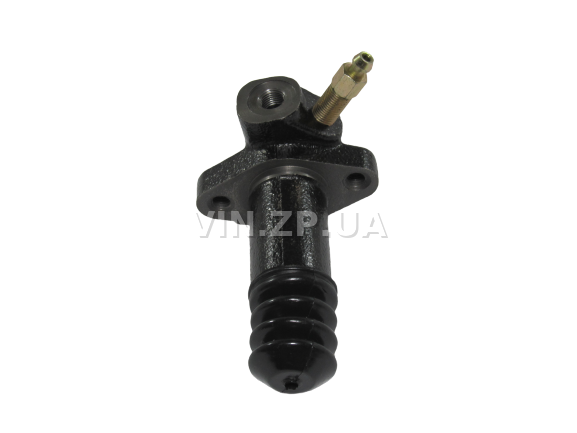

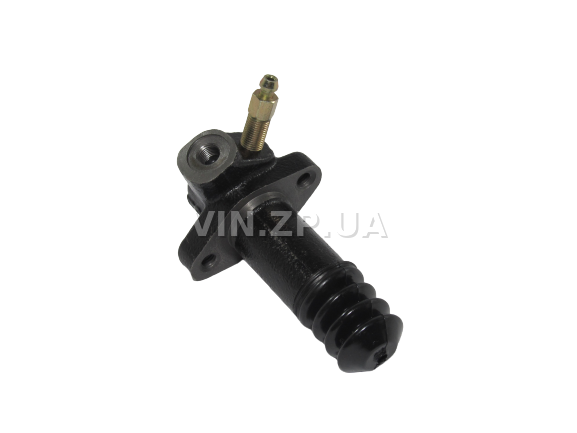

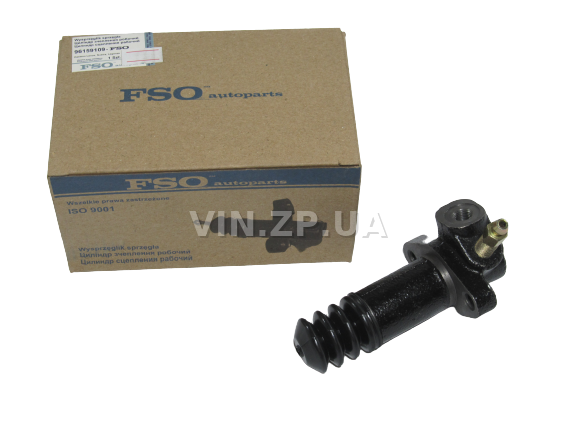

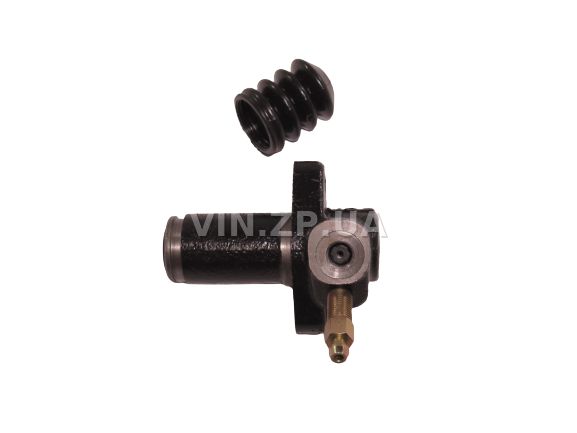

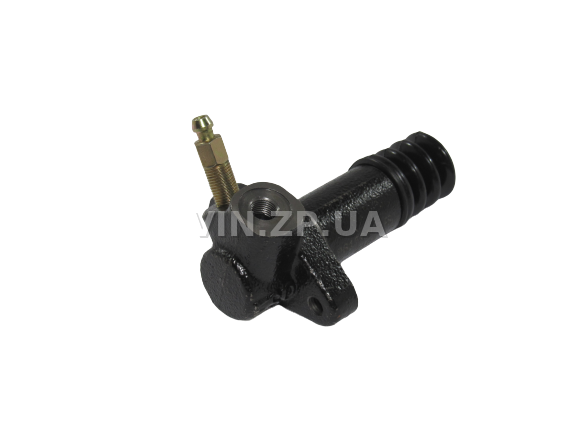

Цилиндр сцепления рабочий FSO Ланос, Сенс, Нексия, OEM 96184047

Цилиндр сцепления рабочий применяется в автомобилях Ланос, Сенс, Нексия. Основу РЦС составляет литой цилиндрический корпус, передняя часть которого открыта, а в задней части выполнен штуцер для присоединения трубопровода. Штуцер может располагаться в задней пробке корпуса или на его боковой стенке (в этом случае задняя часть цилиндра глухая) Также в корпусе цилиндра выполнено отверстие под установку клапана для прокачки гидропривода сцепления (удаления воздуха при доливе рабочей жидкости или после ремонта системы, в ходе которого пришлось сливать рабочую жидкость). На внешней поверхности корпуса в приливах выполнены монтажные отверстия. Внутри корпуса располагаются поршень с одной или двумя уплотнительными манжетами и пружина, обеспечивающая плотный прижим задней манжеты. Пружина может упираться в заднюю стенку корпуса или в тарелку и стопорную шайбу на штоке, расположенном в задней части поршня. На переднем торце поршня выполнено углубление, в которое упирается толкатель, выход толкателя из цилиндра закрыт защитным гофрированным колпачком из резины. На толкателе нарезана резьба, на нее навернуты регулировочная гайка и контргайка. Как уже указывалось, РЦС монтируется непосредственно на картер сцепления, монтаж может выполняться двумя болтами или с помощью металлического хомута. Толкатель цилиндра соединен с вилкой выключения сцепления, дополнительно между цилиндром и вилкой располагается пружина.
